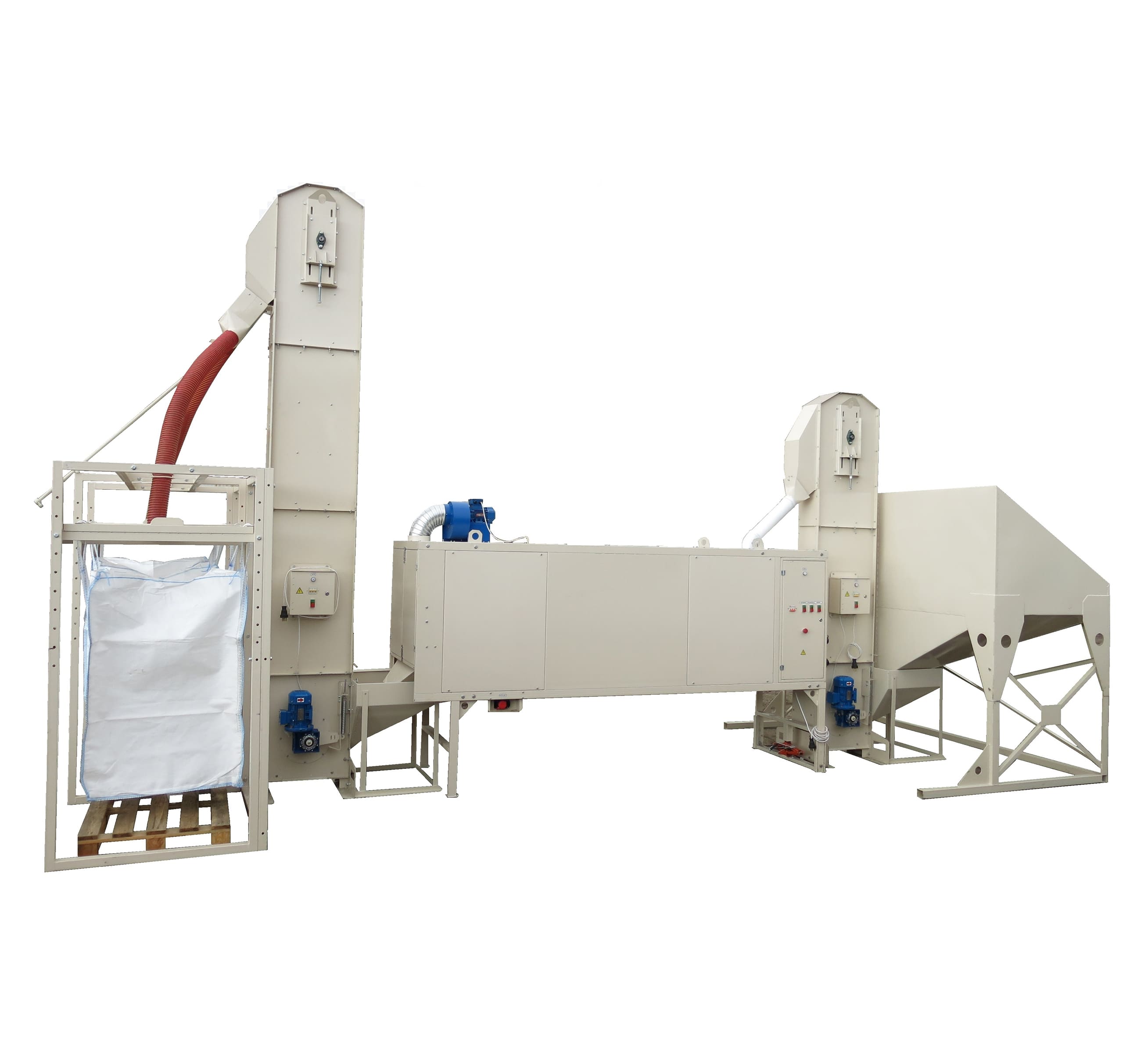

Линия протравливания семян

Линия протравливания Клен стоит стационарно и работает без остановок, выдавая до 10 т/ч. Задача у нее одна - покрыть семена протравителем или инкрустирующим составом. Каждая машина в ней наша, заводская: бункер на приеме, две нории НЗ-10 тихоходного типа, Клен-ПСБ-10 (он и протравливает, и инкрустирует) с баком под рабочий раствор, плюс оснастка, на которую вешают биг-бэги.

Когда мы проектировали линию, думали прежде всего о семени: от бункера до биг-бэга оно должно дойти с целым зародышем и неповрежденной оболочкой. Поэтому на подъеме стоят тихоходные нории, ковш в них опорожняется сам, под своим весом, без центробежного броска, а лента бежит максимум 0,8 м/с. И поэтому препарат размешивает по семенам барабан, который вращается, - не шнек и не смеситель с лопастями. Для семенного материала разница огромная: где появились микротрещины или сбита оболочка, там падает всхожесть.

Конкретный состав считаем под вас: культура, суточный объем протравливания, как подаете ворох, как отгружаете. Узлы модульные, и для монтажа не понадобятся ни фундамент, ни приямки, ни стройка.

Что входит в линию

У каждой машины линии есть паспорт и руководство по эксплуатации, ведь это серийная продукция завода. Значит, любой узел можно взять отдельно и работать им без остальной линии. Нория поднимет зерно на сепаратор или в бункер для хранения, устройство загрузки биг-бэгов встанет под выгрузку какой-нибудь другой машины. Протравливатель тоже может работать сам, но по паспорту в барабан нужна равномерная подача, и лучше всего ее дает тихоходная нория из промежуточного бункера.

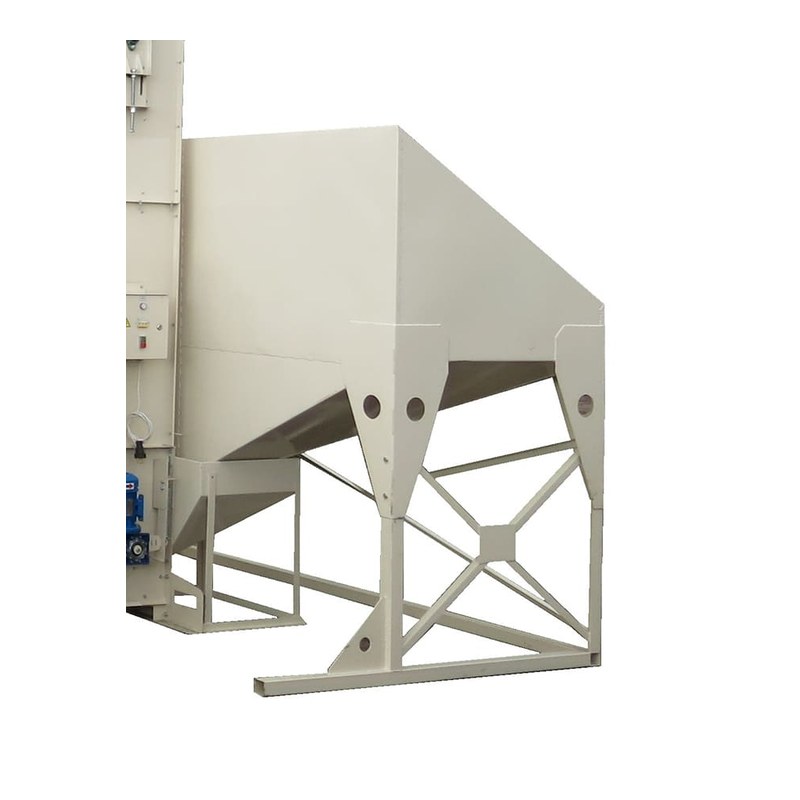

Приемный бункер увеличенного объема

2,7 куб. м семян в бункере - это запас, благодаря которому линии все равно, как часто подвозят материал: на вход он поступает без рывков. Без ровной подачи точно дозировать не получится, потому что расход препарата задается в литрах в час, и при рваном потоке норма на тонну плывет.

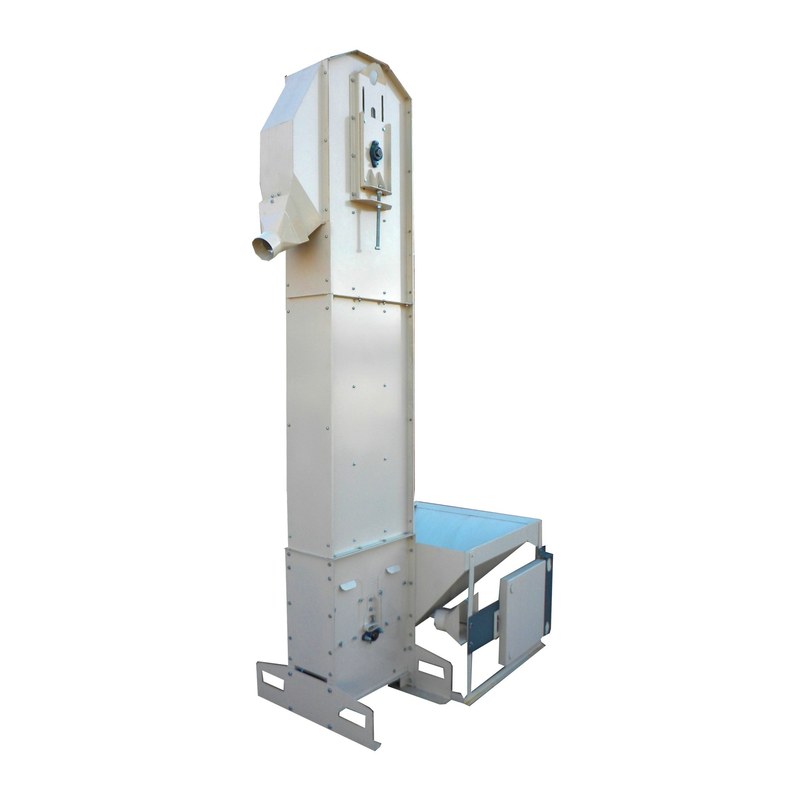

Загрузочная нория НЗ-10

Подает семена из бункера наверх, в загрузочное устройство протравливателя. Цифры такие: до 10 т/ч, лента не быстрее 0,8 м/с, мощность установленная - 1,5 кВт. Конструкция запатентована, патент RU 2 737 177 C1.

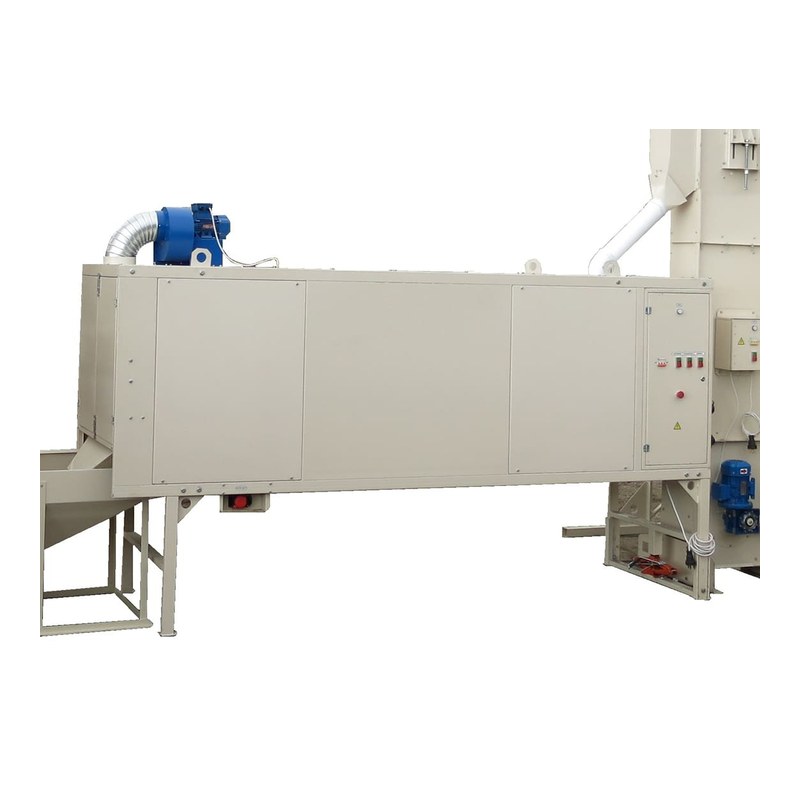

Клен-ПСБ-10, протравливатель-инкрустатор

Барабанный протравливатель непрерывного действия для влажной обработки. Производительность зависит от режима: протравливание - до 10 т/ч, инкрустация - до 2 т/ч. На входе работает распылитель, а окончательно препарат разносится по семенам во вращающемся барабане, у которого диаметр 750 мм. Машина потребляет не больше 1,9 кВт и весит в сборе до 506 кг.

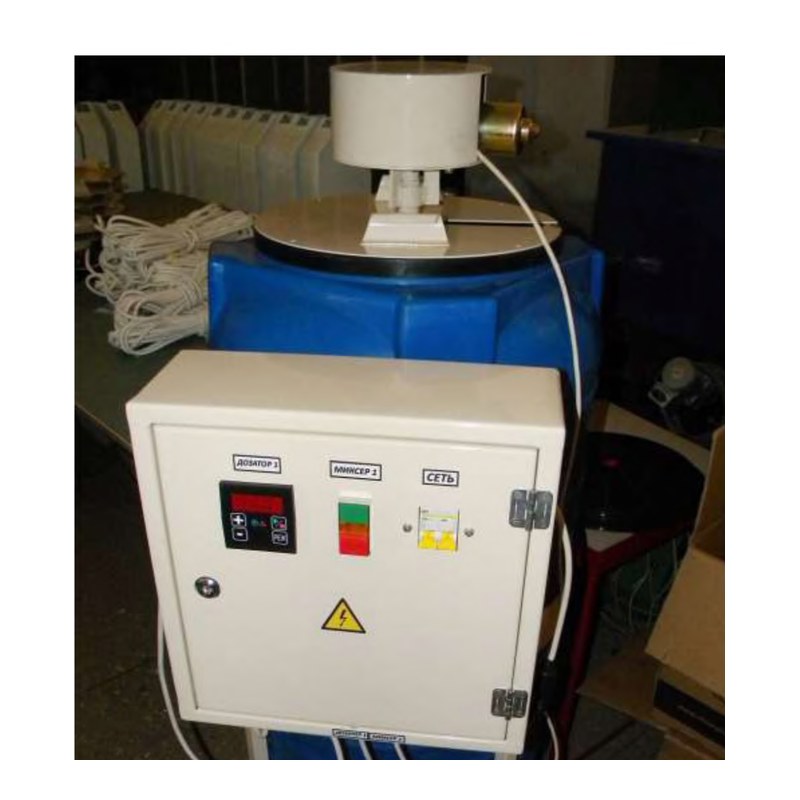

Бак-дозатор для препарата и инокулянта

Бак пластиковый, на 200 л, на сварной раме; к нему идут погружной миксер, насос-дозатор и пульт. Миксер нужен, чтобы за время обработки партии ничего из препарата не осело на дно. Насос перистальтический, его ведет шаговый двигатель, расход держится заданным от 0,0 до 99,9 л/ч и настраивается через 0,1 л/ч. Второй бак в линию ставят тогда, когда инокулянт идет отдельно от препарата.

НЗ-10 с переключателем потоков

Принимает семена после барабана и поднимает на затаривание. Переключатель - не самостоятельная машина, а исполнение той же НЗ-10, которое умеет переводить выгрузку с одного висящего контейнера на соседний. Так биг-бэги наполняются один за другим, и на смену тары линию не глушат.

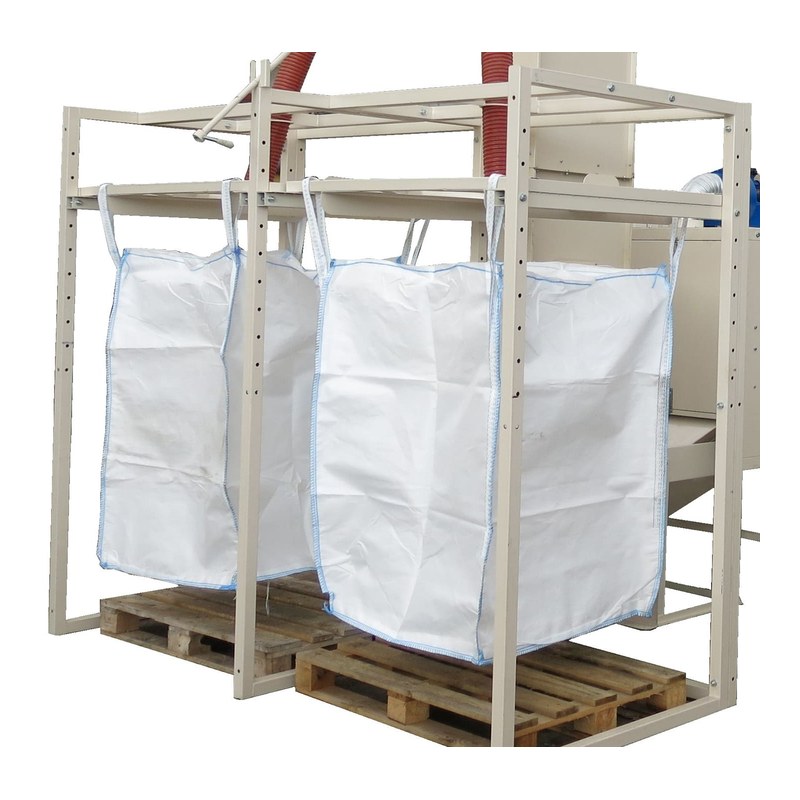

Загрузка биг-бэгов

Рама, на которой под выгрузкой нории висит контейнер. Биг-бэг вешают за петли, а зерно в него идет самотеком. Крепить устройство к полу не надо, его переставляют вместе с другими узлами, и никакой промежуточной тары схема не требует.

Как семена проходят линию

Протравливать имеет смысл только чистые и откалиброванные семена, их готовит линия очистки семян. Из приемного бункера материал самотеком ссыпается в ковши нории через проходное окно, а размер окна регулирует шибер бункера.

Наверху, в головке нории, ковш семена не выбрасывает: он переворачивается, и они ссыпаются в разгрузочный лоток на загрузочной высоте протравливателя.

Обработка начинается уже на входе: на приемном бункере протравливателя закреплен распылитель, и семена встречают препарат еще до барабана. Раствор в распылитель подает из бака перистальтический насос с шаговым двигателем, норма выставляется на пульте бак-дозатора, до десятых литра в час. Если поставщик препарата не указал свою норму, паспорт предлагает считать 10 л жидкости на 1 т семян. Порошки разводят заранее, в отдельной емкости, и в бак льют уже готовый раствор через сито, ячейка которого не больше 0,5 мм: иначе распылитель засорится. Перед пуском в бак заливают от 10 л, минуту дают поработать миксеру, а потом он крутится все время. Как подобрать норму под культуру и конкретный препарат, рассказано в статье о норме расхода рабочего раствора.

Потом идет барабан диаметром 750 мм. Он вращается, слой семян в нем перекатывается, и препарат размазывается по поверхности. Сколько времени партия проведет в барабане, регулируют наклоном: рама стоит на регулируемых опорах, и уклоном оси задают, быстрее или медленнее пойдет материал. Паспорт поручает эту настройку агроному-семеноводу. Наклоном же линию переводят в режим инкрустации, где ее паспортная производительность - до 2 т/ч.

Вторая нория поднимает обработанные семена к затариванию. Как только один контейнер полон, переключатель потоков переводит выгрузку на соседний, а полный снимают и увозят тележкой для биг-бэга. Пока его меняют, линия продолжает работать.

Комплектации: один или два бака

Линию продаем в двух базовых вариантах:

• Один бак-дозатор - базовая версия: бак на 200 л под рабочий раствор с собственным узлом дозирования.
• Два бак-дозатора - к первому баку добавлен второй, у которого свой насос-дозатор и своя настройка нормы.

Зачем второй бак? Либо у вас двухкомпонентный состав, компоненты которого в одной емкости держать нельзя. Либо вы протравливаете без пауз и, пока идет одна партия, во втором баке замешиваете следующую. Оба варианта мы подробно описали на странице бак-дозатора жидкого инокулянта.

Точный набор узлов получается после расчета, потому что под разные культуры, суточные объемы и схемы отгрузки он разный. Цену и срок поставки называем именно на ту комплектацию, которая выйдет по вашей задаче.

Площадка: что подготовить

• Пол. Ровный, из бетона или асфальта. Фундамент, земляные работы и анкеры не нужны, но основание должно выдержать 210 кг нории и 506 кг протравливателя с баком-дозатором.
• Электричество. Сеть 380 В, три фазы, общая мощность узлов около 5 кВт.
• Высота. Нория в габарите 3 160 мм, и над ней должно оставаться свободное место.
• Вытяжка. Вентилятор у протравливателя свой; в закрытом цехе его патрубок выводят в систему вентиляции, чтобы выхлоп не скапливался внутри.
• Проезд. Место, откуда засыпать материал в приемный бункер и куда вывозить заполненные биг-бэги.

Монтаж модульно-секционный, без проектов и стройки. Поменялась планировка - норию переставляют вилочным погрузчиком прямо в сборе. Когда переходите на другую культуру, башмак нории вычищают через люк, у которого выдвижной поддон, а бак, насос-дозатор и барабан протравливателя после смены промывают чистой водой.

Видео

На канале завода есть записи этой линии в работе: по ним видно темп подачи, то, как семена ведут себя на выгрузке нории, и как наполняются контейнеры.

Вторая запись - та же линия.

Как мы бережем семя

Сильнее всего семена бьют на подъеме. У быстроходной нории ковш разгружается центробежной силой: зерно вылетает, бьется о головку, получает сколы и трещины, дробится. Заметнее всего это на подсолнечнике, кукурузе и крупноплодных бобовых. В НЗ-10 иначе: лента идет до 0,8 м/с, ковш переворачивается и ссыпает семена в лоток. Ковш и башмак подробно показаны на странице нории тихоходной НЗ-10, а разница двух способов подъема - в статье тихоходная нория против быстроходной.

В Оренбургской области подсолнечник занимает почти треть посевного клина, самого большого на Урале, а из бобовых здесь сеют нут и чечевицу, так что бережный подъем для местных семян не мелочь. Бобовые, если обрабатываете их инокулянтом, удобно вести на двух баках: инокулянт отдельно, протравитель отдельно. В засушливой степи с жарким сухим летом всхожесть терять нельзя. Линию везем из Луганска транспортной компанией до терминала в Оренбурге (Загородное шоссе, д. 3/7, лит. Б8) или до самого хозяйства.

Второе слабое место - нанесение препарата. Шнек или лопастной смеситель продвигают семя силой и прижимают его к стенке рабочим органом. В Клен-ПСБ-10 мешает барабан: вращается корпус, слой пересыпается, и препарат ложится на семя без нажима на оболочку.

Третье - число перевалок. Их в линии две: бункер - протравливатель и протравливатель - контейнер. Промежуточных емкостей нет, вручную ничего не пересыпают: из барабана обработанная партия сразу идет в биг-бэг.

Расскажите про культуру, объемы и площадку. Посчитаем состав линии, подберем комплектацию и назовем цену.
