Нория тихоходная НЗ-10

НЗ-10 - тихоходная нория, то есть ковшовый элеватор, который поднимает зерно, семена и другой мелкий сыпучий материал строго вверх. Делает ее завод «Клен». На пшенице с влажностью не выше 15% нория дает до 10 т/ч, привод у нее на 1,5 кВт установленной мощности, питание - 380 В. Для остальных культур производительность паспортом не задана: она зависит от самого вороха, от его фракций, формы и поверхности семян, влажности. Берет нория материал из приемного бункера, а наверху ссыпает в тару, в бункер или прямо в следующую машину линии.

Строили ее под материал, который бить нельзя. Протравленное зерно, подсолнечник, кукуруза, крупяные, семенные партии - НЗ-10 поднимает их, не дробя и не оставляя на оболочке сколов и микротрещин. Семенные и селекционные участки, протравливание, фасовка готовых партий - вот ее работа: непрерывный подъем там, где повреждать зерно недопустимо.

Почему скорость имеет значение

Лента НЗ-10 идет не быстрее 0,8 м/с. Обычная нория работает по-другому: черпает и бросает. Ее ковш на скорости выбрасывает зерно в разгрузочный патрубок, зерно ударяется о стенки головки и о соседние зерна, и в итоге получаются дробленка, трещиноватость, обрушенные и обитые семена. В тихоходной нории никто ничего не бросает: зерно ссыпается с кромки ковша.

Вторая хитрость - в самом ковше. Его тыльная сторона сделана как лоток и подхватывает то, что ссыпается, уводя материал в выгрузку. Без этого часть зерна рассыпалась бы в головке и падала обратно в шахту, а так просыпания внутри головки почти нет.

Обе схемы подъема подробно сравнили в статье о том, чем тихоходная нория отличается от быстроходной.

В Оренбургской области почти треть посевного клина отдана подсолнечнику, а семечка, как и протравленное зерно, плохо переносит удары в быстроходной нории. НЗ-10 поднимает ее бережно, и так же аккуратно идут семена пшеницы, ячменя, масличного льна, нута и чечевицы. Норию отправляем с завода в Луганске транспортной компанией до терминала в Оренбурге (Загородное шоссе, д. 3/7, лит. Б8) или прямо на ток хозяйства.

Из чего собрана

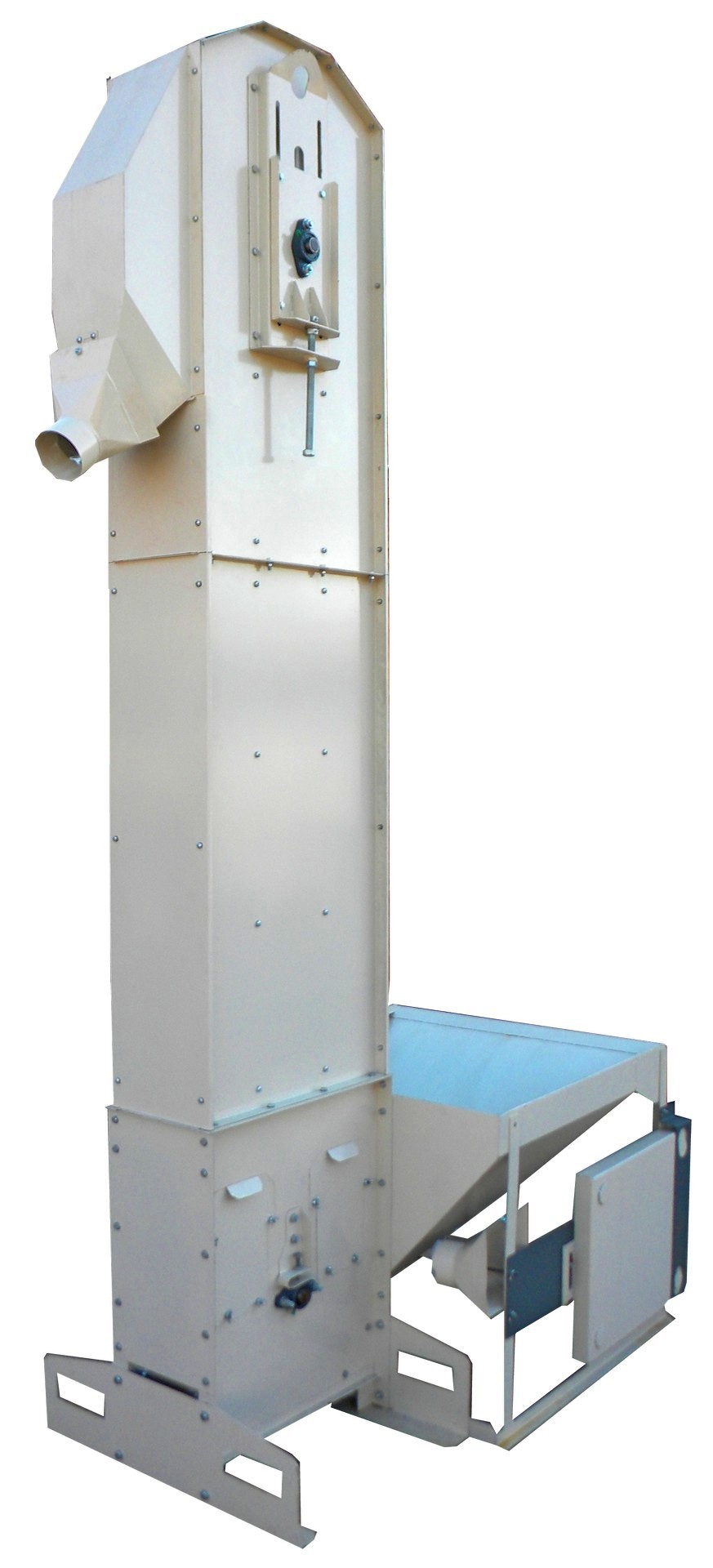

Нория приходит набором готовых узлов. Снизу башмак: на основании стоят мотор-редуктор и приводной барабан, отсюда идет привод ленты. Над ним нижняя секция шахты, на ней пульт управления. Сверху головка, где барабан, винтовое натяжение ленты, лоток выгрузки и окно ревизии. Дальше тяговая лента с ковшами и приемный бункер на 110 л с ручным шибером-дозатором.

Лента норийная, БКНЛ-65, 4 слоя, ширина 150 мм, ковши прикручены к ней болтами. Каждый ковш берет 0,8 л, а ставят их с шагом 160 мм: поток набирается частыми мелкими порциями, а не редкими большими.

Отдельно о деталях:

• станины нет, секции самонесущие, и жесткость машине дает сам корпус;
• на листовые детали ковшей и секций идет холоднокатаная сталь толщиной 1,2 мм;
• подшипники на осях барабанов роликовые, самоцентрирующиеся;
• механизм натяжения ленты винтовой, повышенного класса прочности;
• приводной барабан можно осмотреть через быстросъемные окна в боковой панели башмака, а внизу башмака есть быстросъемный люк с выдвижным поддоном, так что при смене материала башмак вычищают без разборки;
• обод приводного барабана решетчатый: ребра обода и лента вместе дают наклонные каналы, и семена, случайно попавшие в барабан, выходят из него без травм;
• для разгрузки есть насадки, к которым подходят трубы на 110 мм.

Установка и перестановка

Под норию не делают фундамент и не ведут ни земляных, ни бетонных работ. Достаточно ровного бетонного или асфальтового пола: крытый ток, ангар, склад, площадка элеватора. В плане машина занимает 2120 x 1290 мм, в высоту - 3160 мм, весит до 210 кг. Загрузочная высота - 2 250 мм, это без переходника.

Опоры башмака имеют прямоугольные окна под вилы погрузчика, поэтому норию переставляют по цеху и перевозят стоя, целиком. Сколько материала набирают ковши, регулируют ручным шибером-дозатором бункера, ориентируясь на реальный поток вороха и на то, сколько способна принять следующая машина.

Два места в линии протравливания

В линии протравливания семян НЗ-10 используется два раза. Первая нория подает семена в Клен-ПСБ-10, и ставят ее вместе с бункером увеличенного объема: он служит промежуточной емкостью, и в барабан семена идут ровно.

Вторая нория, на выгрузке, - такая же НЗ-10, но с переключателем потока. Оператор направляет зерно поочередно в один из двух приемников: пока первый наполняется, со второго снимают и меняют тару. Через переключатель обработанные семена попадают на загрузку биг-бэгов, протравливатель не прерывает работу, и ради замены контейнера линию не останавливают.

Где работает

НЗ-10 ставят на станциях подготовки семян, на элеваторах и хлебоприемных пунктах, в зерноочистительных комплексах вроде ЗАВ и в сушильных КЗС, на селекционных и семенных станциях, на маслоэкстракционных, мукомольных и комбикормовых предприятиях и в фермерских хозяйствах.

Бункер принимает материал как угодно: вручную из мешков, из биг-бэгов, с ленточного конвейера. По отдельному заказу к нории поставляем тележку для биг-бэгов, на которой контейнер висит под наполнением и потом перевозится полным.

Патент

Конструкция защищена патентом РФ, его номер RU 2 737 177 C1.

Расскажите, какую культуру поднимаете и какой нужен поток, и мы подберем исполнение НЗ-10, если нужно, с переключателем потоков, и назовем цену. Производство в Луганске, отгружаем по всей России.

Заказать товар
