Протравливатель Клен-ПСБ-10

Клен-ПСБ-10 протравливает и инкрустирует семена влажным способом, стоя на одном месте и не останавливаясь. Внутри у него барабан, а препарат наносится прямо на идущий поток зерна. Работы порциями нет, поэтому и паузы на загрузку или выгрузку камеры не нужны.

Основные цифры по паспорту:

• протравливание - до 10 т/ч, мерили на семенах пшеницы с плотностью не ниже 780 кг/куб. м;
• инкрустирование - до 2 т/ч: раствора на этом режиме расходуется больше, и пленка должна успеть схватиться на оболочке;
• сеть - три фазы, 380 В, потребление до 1,9 кВт;
• масса машины вместе с баком - 506 кг.

Что происходит внутри

Первую дозу семена получают еще до барабана. Распылитель стоит в приемной воронке и смачивает поток на входе, пока зерно идет россыпью и не успело слежаться в плотный слой.

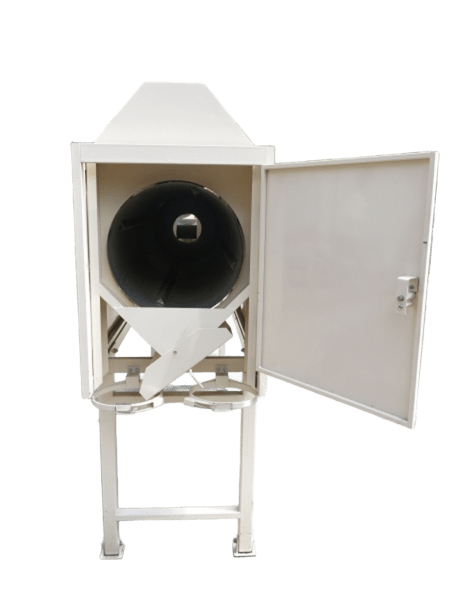

Дальше барабан на 750 мм в диаметре. Он вращается, семена перекатываются, трутся друг о друга, и препарат расходится по поверхности каждого зерна. Мешалок внутри нет - ни шнека, ни вала с лопастями, перемешивание дает только вращение корпуса. Машину выпускают в нетравмирующем исполнении.

Подачу из бака в гидросистему ведет насос перистальтического типа, его вращает шаговый двигатель; по паспорту диапазон регулировки - 0,0-99,9 л/ч. Бак под рабочий раствор на 200 л, в нем без остановки работает погружной миксер. Расслоиться препарат не успевает, и концентрация от первой тонны до последней не меняется.

Время обработки меняют наклоном. Барабан сидит на раме с регулируемыми опорами: если опустить ось положе, зерно пройдет через машину медленнее и обработается полнее. Эту настройку делают вместе с агрономом-семеноводом, а расход препарата затем пересчитывают под ту производительность, которая получилась на деле, и правят уже на ходу.

Культуры

Протравливатель берет зерновые, зернобобовые, масличные и технические культуры. Отдельно про сою, горох и чечевицу: оболочка у крупносемянных бобовых трескается при жестком перемешивании, а в этой машине его нет. Так же аккуратно обрабатываются кукуруза, подсолнечник (и калиброванные семенные фракции тоже), рапс и пшеница.

В Оренбургской области ПСБ-10 закрывает почти весь местный набор культур. Подсолнечник и пшеница прямо названы выше, чечевица стоит в ряду крупносемянных бобовых, а яровой ячмень, масличный лен и нут попадают в зерновые, масличные и зернобобовые. В засушливой степи с жарким сухим летом целая оболочка - это сохраненная всхожесть, а машина едет с завода в Луганске до терминала транспортной компании в Оренбурге (Загородное шоссе, д. 3/7, лит. Б8) или до хозяйства.

Когда меняете культуру или сорт, барабан и гидросистему промывают, и времени это занимает немного.

Для партий, которые взвешивают в килограммах, - селекция в питомнике, делянки опытного поля, отработка режима до запуска потока - у завода есть лабораторная модель Клен-ПСБ-0,01.

Пульт и тарировка

Дозатором бака управляют с отдельного блока. На нем светодиодный индикатор на четыре разряда и четыре кнопки, а режимов два: «Работа» и «Тарировка». Норма задается с шагом 0,1 л/ч и точно повторяется на следующей партии. Тарировку делают потому, что у разных препаратов разные вязкость и плотность, и показания пульта надо привязать к тому, сколько раствора реально подается. Как устроен этот узел и как его настроить, описано на странице бак-дозатора.

Один бак или два

В базе у машины один бак, 200 л. Если состав двухкомпонентный, ставят второй бак и еще один распылитель: первый контур подает средство защиты, второй - жидкий инокулянт, и каждый дозируется по своей норме.

Как подавать семена

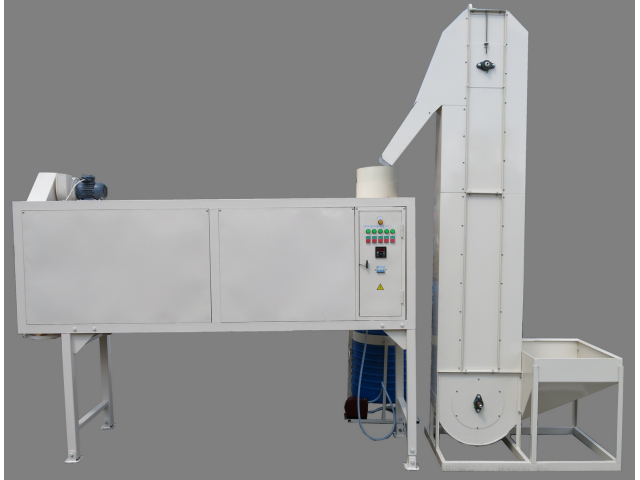

Работать Клен-ПСБ-10 может и сам по себе, но полностью его возможности видны в линии протравливания семян, где загрузка, обработка и затаривание идут одним потоком, без ручной перевалки.

Главное для ровной обработки - равномерная подача в барабан. На этот счет в паспорте есть прямое указание: вне механизированной линии семена лучше подавать из промежуточного бункера, причем тихоходной норией. Тихоходная НЗ-10 дает ровный поток и сама семена не бьет, а бункер гасит провалы подачи, от которых доза на тонну начинает скакать.

После барабана поток подхватывают вторая нория и устройство для загрузки биг-бэгов. Обработанные семена сразу попадают в контейнер, не лежат на полу и не встречаются с лопатой. Фундамента комплект не требует: ставится на ровный пол цеха, бетонный или асфальтовый.

Что приходит в поставке

По паспорту в комплект поставки входят 1 шт. протравливателя-инкрустатора, 1 шт. бака-дозатора и 1 шт. руководства по эксплуатации. Сам протравливатель состоит из таких узлов:

• сварная рама и ограждение;
• барабан, вращающийся на клиноременном подвесе, и приводной блок;
• устройства для загрузки и для разгрузки;
• гидросистема: трубопроводы и распылитель;
• пластиковый бак, установленный на сварную раму;
• миксер, насос-дозатор, пульты управления.

Видео

Продаем по заводской цене. Гарантия - 18 месяцев эксплуатации, а гарантийный и послегарантийный ремонт с запчастями завод берет на себя. Напишите, какую культуру протравливаете, какой объем партии, каким препаратом и куда идет зерно дальше. Исходя из этого подберем комплектацию: сколько нужно баков-дозаторов, ставить ли норию и промежуточный бункер, нужна ли загрузка биг-бэгов, - и сообщим цену и срок поставки.
