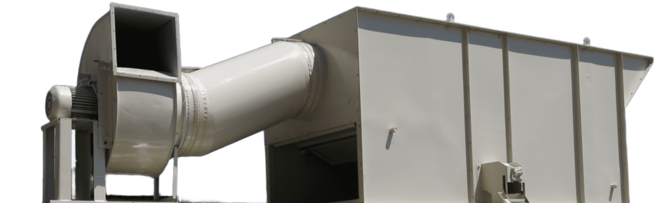

Аспирационная камера Клен-КА

Зачем камера сепаратору

Клен-КА - аспирационная камера собственной конструкции завода, и ставят ее в пару к барабанному сепаратору Клен-БСЗ. Ее дело - пыль и все легкое и мелкое, что решетом отбирать нет смысла. Работает камера воздухом: полновесное зерно поток поднять не может, и оно проходит насквозь на следующую машину, а все более легкое воздух подхватывает и уносит.

Размер частицы здесь роли не играет. Полова, обрывки соломы, битое и щуплое зерно нередко проходят через отверстия решет вместе с семенами, и по геометрии их не отделить. Зато они легче, и по парусности воздух их отличает.

Как идет воздух и где оседает пыль

Войдя в камеру, ворох растягивается ровным слоем на всю ее ширину, и продувается весь слой целиком, не одна верхушка. Подает воздух вентилятор, а скорость подобрана с расчетом: примеси поднять, полноценные семена оставить.

Из камеры грязный воздух идет в циклон, он входит в комплект. В циклоне частицы теряют скорость и падают, а воздух выходит чистым. Отходы копятся в одном месте и не летят по цеху, так что камера подходит и для закрытого помещения.

Где стоит в линии

В линии подготовки семян Клен-КА входит в секцию первичной очистки. Сначала идет приемный бункер, из которого ворох забирает тихоходная нория НЗ-10 и подает в камеру. За камерой циклон, потом барабанный сепаратор Клен-БСЗ, где обеспыленный материал делится решетами на фракции. Замыкают секцию нория НЗ-10 с переключателем потока и устройство загрузки биг-бэгов: зерно после предварительной очистки отправляется в контейнеры - на хранение либо на следующую обработку. Как участок вписан в общую схему, видно на странице о линии очистки семян.

Сильнее всего разница заметна на свежем ворохе прямо из-под комбайна: больше всего пыли, растительных остатков и обломков колоса именно в нем. Если сепаратор работает отдельно, без линии, камеру ставят и к нему, а схема остается прежней: подача, продувка, циклон, барабан с решетами.

В Оренбургской области убирают яровую и озимую пшеницу, яровой ячмень, подсолнечник, масличный лен, нут и чечевицу, и ворох любой из этих культур камера встречает первой, снимая с решет барабана основную нагрузку. Раз пыль уходит в циклон, работать можно и на закрытом току. Камеру с циклоном отгружаем с завода в Луганске вместе с сепаратором или отдельно, транспортной компанией до терминала в Оренбурге либо прямо в хозяйство.

Что меняется после камеры

• Решетам легче. В барабан попадает уже обеспыленный ворох, и решета разбирают зерно, а не пыль с мелким сором.
• Решета реже чистят. Пыль и растительные остатки забивают отверстия; если их убрать на входе, рабочее сечение барабана держится дольше.
• В цеху чище. Пыль собирается в циклоне и не садится на машины, пол и места операторов.
• Фракции ровнее. Легкие частицы, которые проходили бы через решета вместе с семенами и портили чистоту, сняты заранее.

Какая нужна камера, зависит от производительности сепаратора, к которому ее ставят, и это мы уточняем, когда считаем комплектацию.
